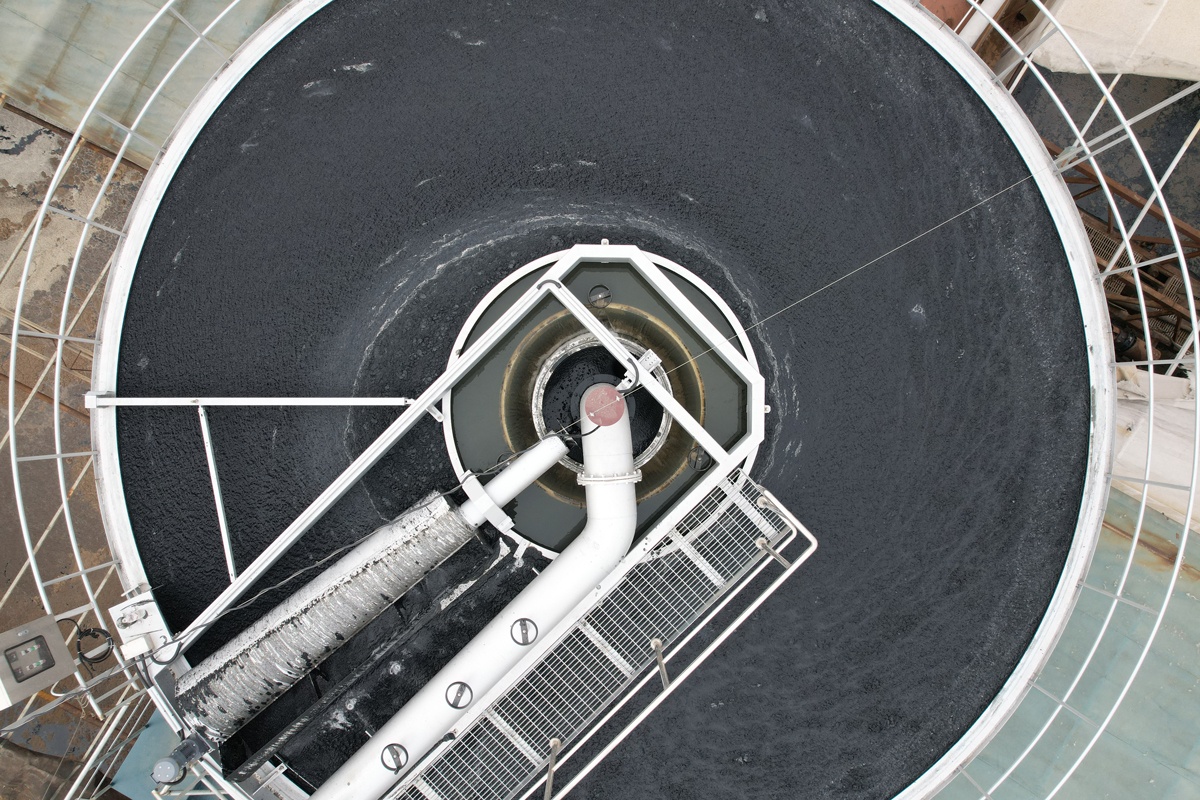

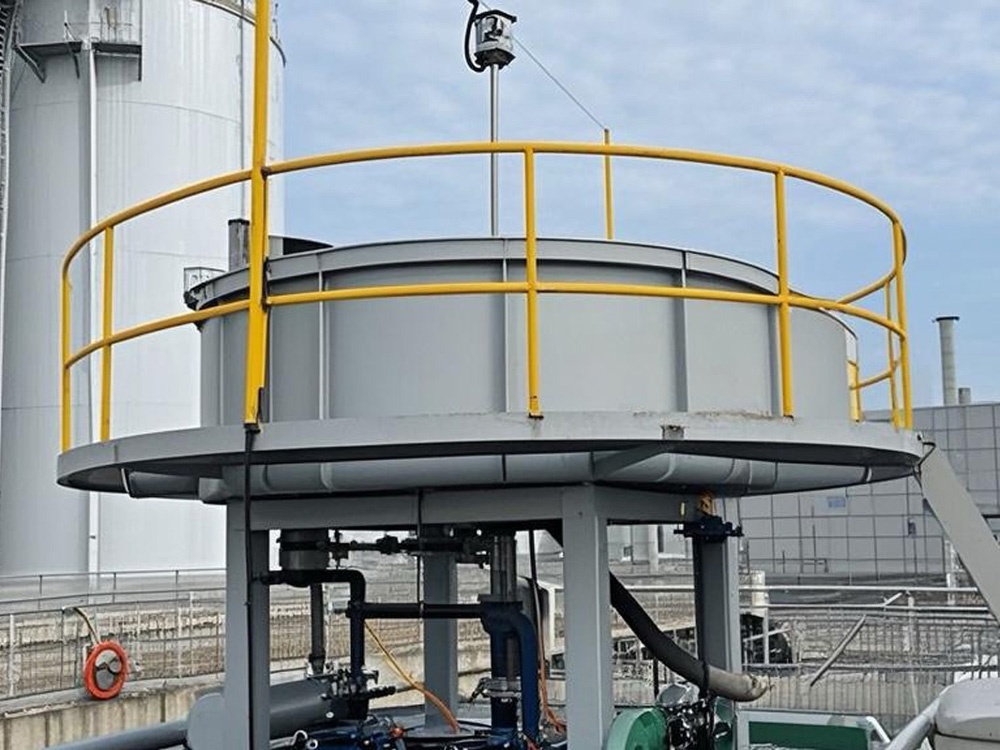

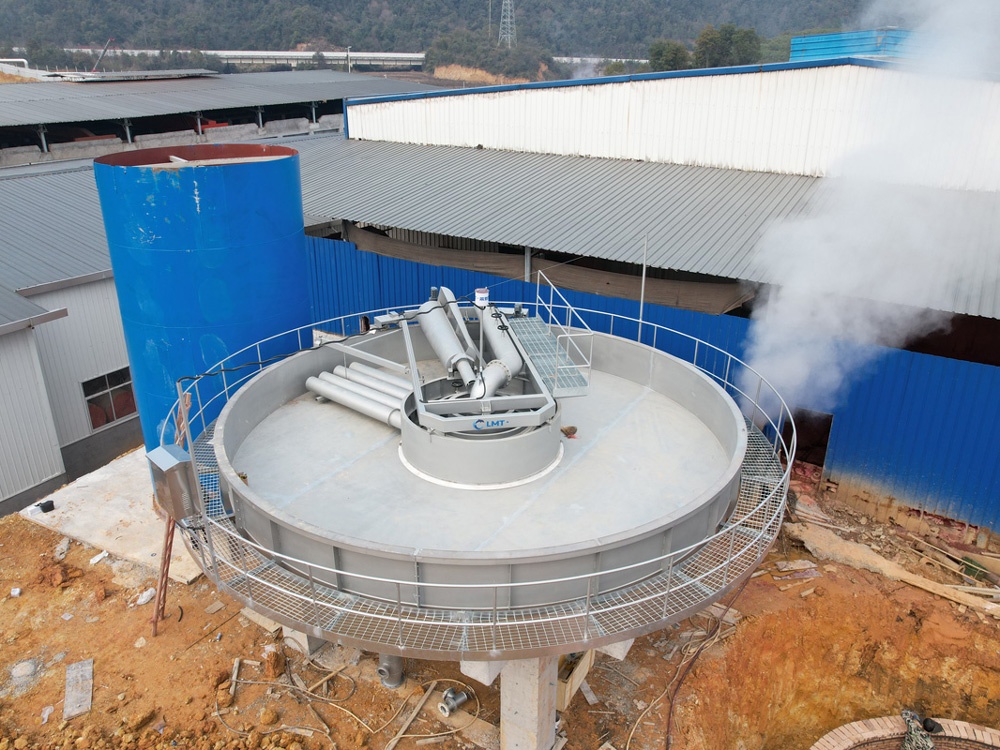

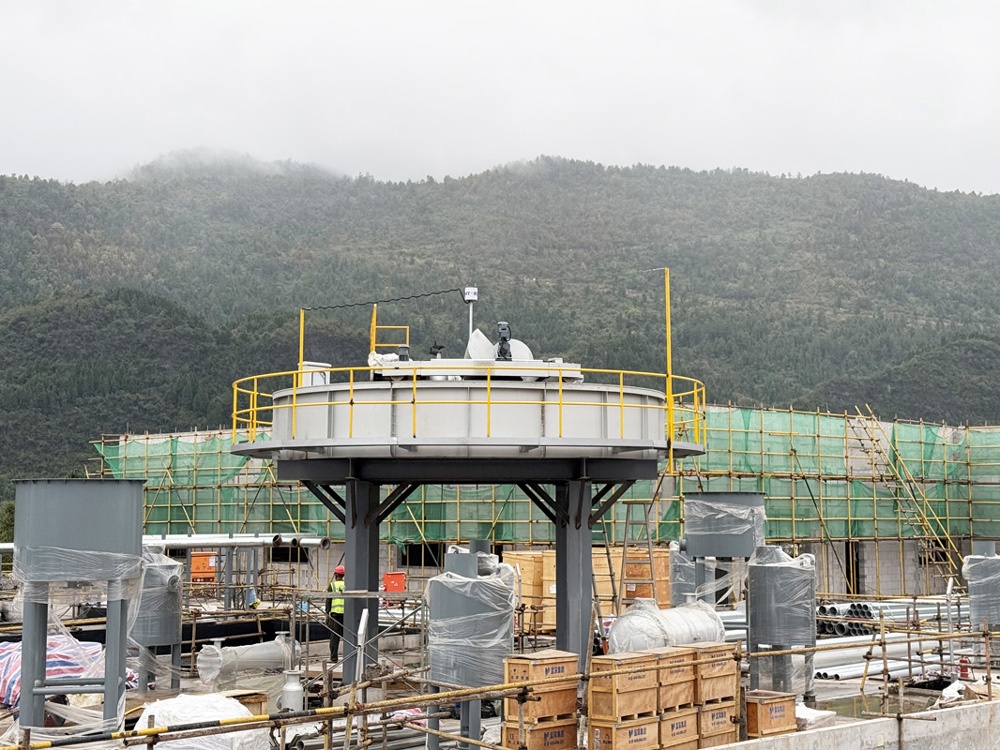

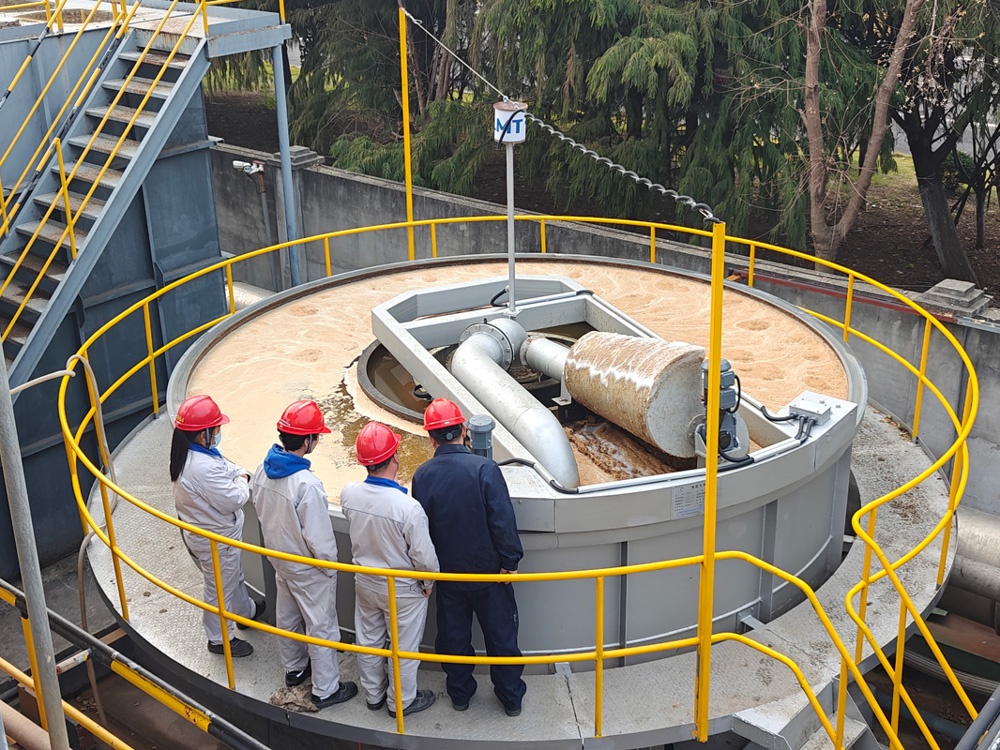

LM-S高效淺層氣浮池
LM-S高效淺層氣浮具備高效處理、穩定運行的特點,廣泛應用于國內外多個重點項目,其COD的去除率最高可達90%以上,色度的去除率最高可達95%以上,且PAC藥品的投加量相比普通淺層氣浮最高可減少150PPM以上,或無需投加。LM-S高效淺層氣浮設備工作原理：淺池零速度設計，靜態分離，快速且分離高效。
LM-S高效淺層氣浮具備高效處理、穩定運行的特點,廣泛應用于國內外多個重點項目,其COD的去除率最高可達90%以上,色度的去除率最高可達95%以上,且PAC藥品的投加量相比普通淺層氣浮最高可減少150PPM以上,或無需投加。
一、產品優勢：[LM-S高效淺層氣浮]
1、凈化池淺，污水在氣浮池中的停留時間僅 3~5min，但表面有足夠的浮渣儲備空間，特適用高濃度污水的處理。
2、處理能力大，表面負荷 8~15m3/㎡/h；
3、設有自動水位調節裝置，流量適應范圍大，刮起的浮渣含固率高。

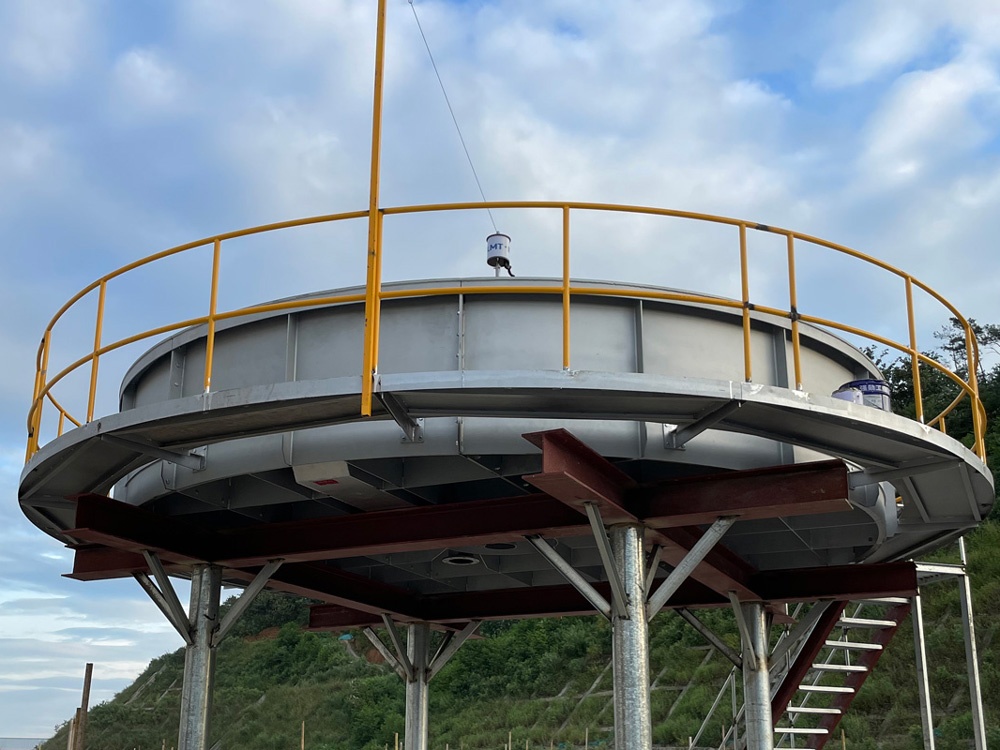

4、剛性大，僅需一“井”字形混凝土梁支撐，不需構筑平臺，土建費用低。
5、獨特的溶氣系統設計，體積小，溶氣效率高，結構緊湊。設備占地面積小，效率高。

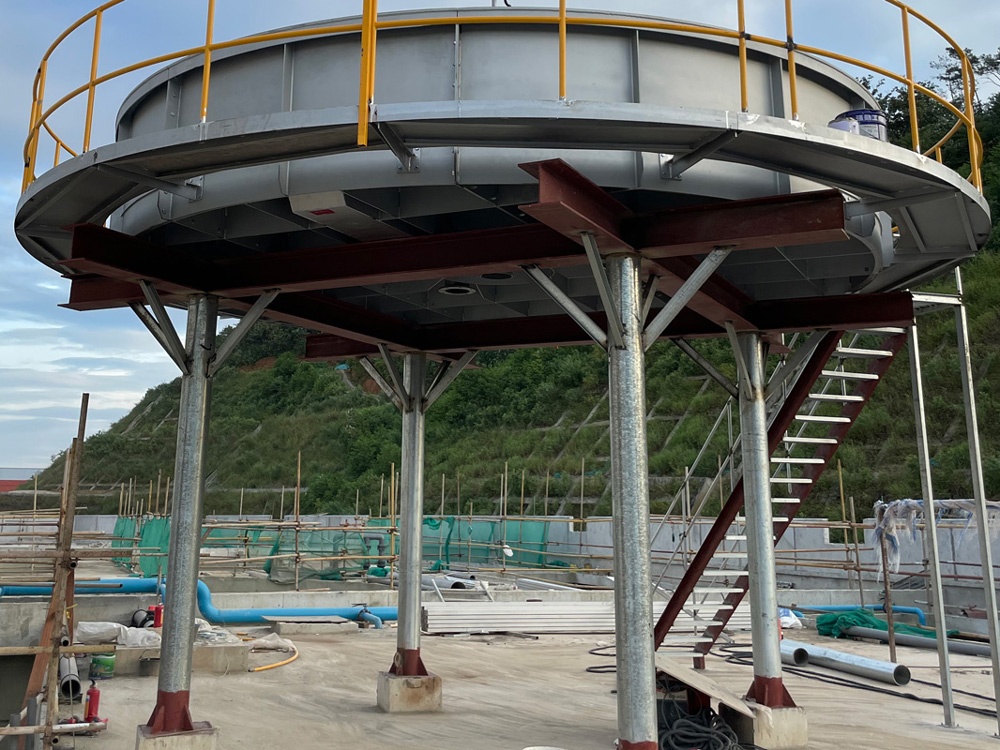

6、占地面積小，也可不占地，架空、疊裝或設置于建筑物上。
7、拼裝式結構，便于運輸、安裝和搬遷:
8、有碳鋼(關鍵部位不銹鋼)、部分不銹鋼、全不銹鋼三種類型，碳鋼全部一級噴砂后經特殊重防腐處理，能耐酸、堿腐蝕，使用十年完好如新。
二、不同類型氣浮設備及其性能對比：
| 序號 |
項目 |
LM-S型超效淺層氣浮設備 | 普通淺層氣浮設備 | 渦凹?xì)飧≡O(shè)備 |
| 一 | 設備工作原理 |
淺池零速度設計，靜態分離，快速且分離高效 |
水體擾動，分離效果差 | 動態斜線分離，擾動分離效果差 |
|
二 |
設備組成 |
|
|
|
|
空氣溶解系統 |
采用高頻共軌旋噴,高速旋噴產生強大離心力,微米級微氣泡集成噴射裝置,使溶氣水濃度僅在 3 秒內基本達到亨利定律理論最大值(27%)且無濃度梯度,為制造大規模微氣泡提供保證,同時動力因子大幅度減少,用電成本隨之降低。 |
溶氣罐采用普通管道進氣空氣溶解率為3%~5% |
葉輪旋轉帶進空氣注入污水中產生氣泡，空氣溶解性極低。 |
|
|
|
微氣泡制造系統 |
采用微秒級快速相分離裝置，該裝置通過特殊結構使溶氣水中水分子和空氣分子兩個相在不足1微秒時間內向不同方向高速運動分離，并在瞬間聚集形成均勻的直徑為 3~7nm 攜帶電荷之微小氣泡，從而在溶氣量相同條件下使氣泡密度呈幾何級數增加，數量增加了近千倍。集成化帶電氣泡改變了水的表面張力，吸附有色基團及部分親水性膠體，CODcr的去除率最高可達 90% 以上色度去除率最高可達 95% 以上，溶解氧化達5 以上，是進化效率的革命性突破。 |
采用普通的截止閥減壓，氣泡分布不均勻，產生的氣泡直徑較大。 |
借用葉輪旋轉產生直徑為300~500um甚至更大的氣泡，氣泡直徑越大吸附懸浮物能力越差。 |
|
|
一體化反應系統 |
使空氣,水,藥劑充分混合反應,使污染物在管道里就完成了吸附，黏附等過程，提高反應時間和去除率。 |
空氣、水、藥劑充分混合反應時間長。 |
沒有 |
|
中心旋轉密封系統 |
采用不銹鋼精密澆鑄,內襯特殊材料,美國水潤滑技術,無需特殊維護。 |
采用碳鋼制作，密封采用普通盤根填料。 |
沒有 |
|
|
|
布水系統調整裝置 |
調節裝置采用不銹鋼伸縮裝置,設備流量適應范圍大,氣浮布水均勻、穩定。 |
采用橡膠管，卡箍連接。 |
沒有 |
|
|
消能系統 |
均衡效能裝置,水體動能降至最低,保證氣泡數量和密度,穩定性極大提高。 |
沒有 |
沒有 |
|
|
刮渣系統 |
螺旋形及特殊參數設計，刮渣效果好，對水體擾動較小。 |
刮渣效果一般，設計原因在刮渣過程中對水體擾動大。 |
平推式，刮泥機沿液面動行將懸浮物刮到切斜料的金屬板上，再將其推入污泥排放管槽，該方式對水體擾動大。 |
| 三 | 設備性能 |
|
||
|
|
操作維護 |
自動化，操作維護簡單，清掃方便，故人工費低。 |
設備性能的不穩定性導致操作維護繁瑣，人工費增加。 |
因設備本身結構簡單，操作亦較簡單。 |
|
|
穩定性 |
運行穩定，設備故障率低。 |
不穩定，性能偏離較大。 |
運行不穩定。 |
| 抗沖擊負荷能力(濃度，水量) | 高效的溶氣水制造，使得抗沖擊負荷能力更強。 | 抗沖擊能力較弱，在高濃度，大水量的條件下設備不能穩定運行。 |
對于水量、水質變化較大的情況，應對沖擊負荷能力較弱，造成出水不穩定。 |
|
| 四 | 處理效果 | 對不溶性懸浮物及油分去除能力最高可達98%以上，CODcr去出率最高可達90%以上。 | CODcr去除率20%~60%色度去除率30%~50% |
可去除污水中75~85%SS及油分對COD、BOD去除能力有限 |
| 水溫 | 水溫高于40°C的條件下運行效果良好。 | 水溫高于40°℃的條件下運行效果一般 | 水溫高于40°C的條件下運行效果差 | |
| 處理能力 | 處理能力大、范圍廣，負荷達到10m3/㎡/h | 處理能力一般 | 處理能力一般 | |
| 化學品用量 | 溶氣系統的極大提高，使得化學品消耗量小，比其它類氣浮最高可減少150PPM以上的PAC用量，PAM減少2PPM，噸水至少節約0.3元人民幣。 | 化學品消耗較大 |
曝氣效率低，導致設備性能不加，化學品用量很大，是其它溶氣氣浮的3倍以上用電較少，噸水可節約0.03元的電費 |
|
| 五 | 其他 |
|
|
|
| 占地面積 | 圓形設計，盡量降低占地面積，節約空間，可不占地，架空、疊裝或設置于建筑物上。 |
|
占地面積較小 |

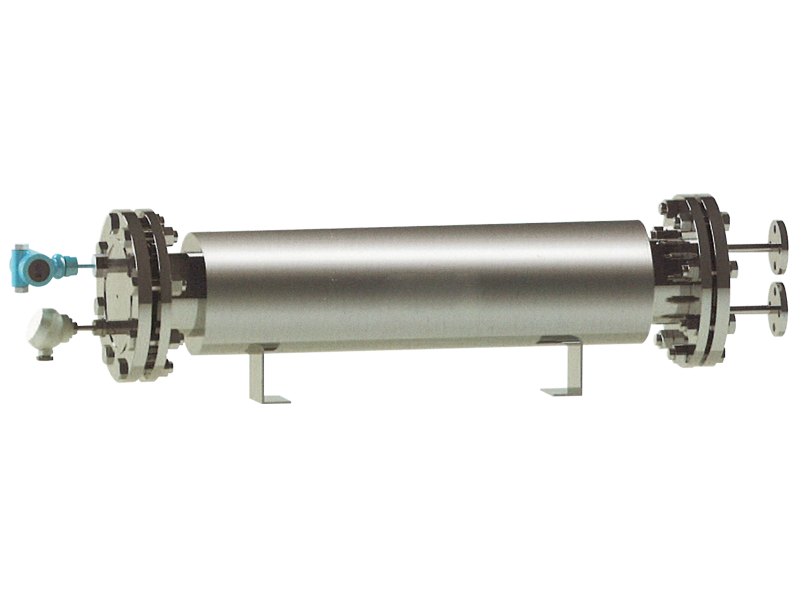

三、ADT高效溶氣系統工作原理：
1、回流水經過溶氣水泵高壓瞬時流經云氣團系統，在進入口瞬間被噴射至內壁產生高速旋轉螺旋狀（阿基米德螺旋線原理）
2、瞬時旋轉至內置云膜片進行近飽和溶解，最大可能將空氣溶解至水體內
3、近飽和溶氣水體在出口被翳時釋放產生大量均勻高密度微小氣泡云引至分離區
四、ADT高效溶氣系統技術亮點：
1、恒壓恒水：使溶解狀態始終處于高飽和度
2、溶噴技術：高速旋轉螺旋狀噴射，水體最大極限打散進行二次溶解
3、特制云膜片：致使水體最大程度的近高飽和狀態
4、瞬時釋壓產生云泡氣團（云團厚度約500mm厚度）
五、ADT高效溶氣系統技術優勢
1、溶氣效率高，接近亨利定律(27%)
2、無內部電子元器件，減少故障率
3、恒壓技術，溶氣穩定、釋放穩定
4、釋放效率高，水泵、氣源降低能耗約20-45％
LMT高效淺層氣浮池溶氣水過程視頻
一、設備工作原理[LM-S高效淺層氣浮]：
淺池零速度設計，靜態分離，快速且分離高效。
二、技術原理[LM-S高效淺層氣浮]：
1、氣浮原理：
在污水中引入大量的微氣泡，以形成水、氣及被去除物質的三相混合體，在界面張力、氣泡上升浮力和靜水壓力差等多種力的共同作用下，促進細微氣泡粘附咋子被去除的微小懸浮物上后，因粘合體密度小于水而上浮到水面，從而使水中污染物質被分離去除。
2、淺池原理：
LM-S型高效淺層氣浮是集絮凝、氣浮、撒渣、刮泥于一體的氣浮裝置，水力停留時間3-5分鐘，強制布水，靜態分離，微氣泡與絮粒的粘附發生在包括接觸區在內的整個氣浮分離過程，浮渣瞬間排出，水體擾動小出水懸浮物低，出渣含固率高，懸浮物去除率最高可達99.5％以上，COD的去除率最高可達90％以上，色度的去除率最高可達95％以上。
3、零速原理：
待處理的原水經提升泵至中心進水管，同事溶氣水及藥液一起被打入中心進水管與之混合，在經過布水管均勻布水到離子氣浮池內，布水管的移動速度和出水流速相同，方向相反，由此產生了“零速度”，使進水的擾動降至最低，絮體的懸浮和沉降在靜態下進行。懸浮物在相對靜止的環境中垂直浮上水面，上浮路程減至最小，且不受出水流速的影響，上浮速度達到或接近理論的最大值。
三、結構原理[LM-S高效淺層氣浮]：
1、污水經地溝自留至集水池，使水質、水量均衡；
2、再由污水提升泵提升至淺層氣浮池；
3、淺層氣浮進入管口加入PAC、PAM，經氣浮池底部混合管充分混合，緊接著與溶氣系統產生的部分帶正電荷的微小氣泡混合，使微小氣泡與絮凝體、廢水中的污染物進行吸附，橋聯進入氣浮布水系統；
4、通過布水系統使廢水進入氣浮池體，通過氣浮的布水系統及無極調速裝置使進入氣浮內的廢水在布水區及氣浮區達零速度；
5、聚凝的絮體及被微氣泡吸附橋聯的污染物在浮力及零速度的作用下迅速進行固液分離；

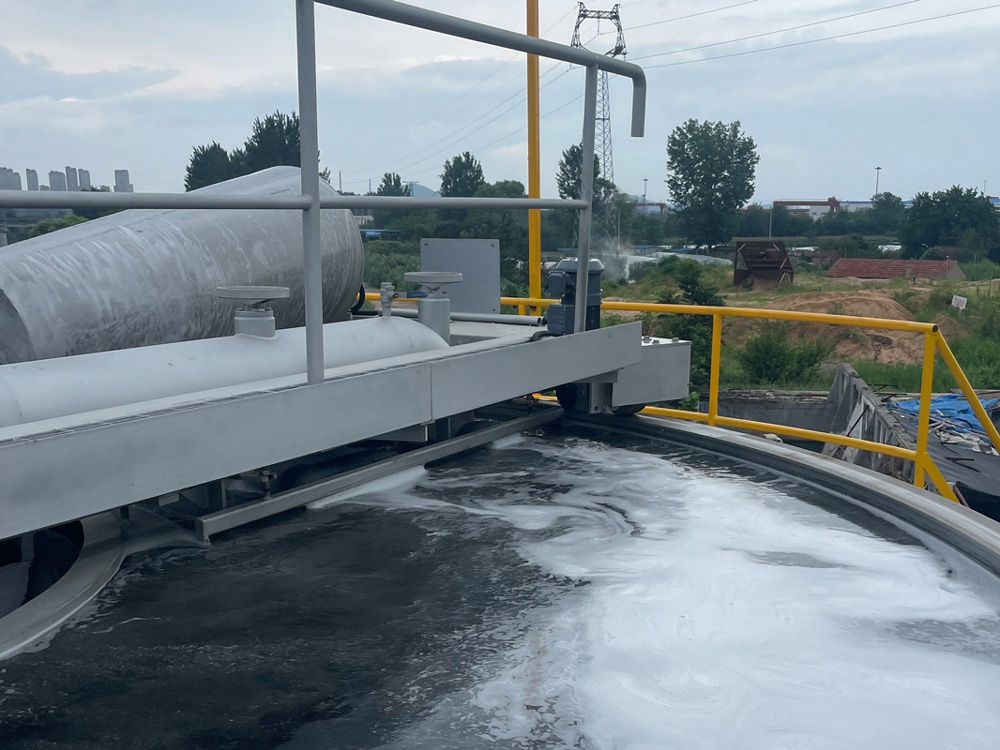

6、在淺層氣浮池清水區被分離而上浮的浮渣污染物被帶螺旋的搬泥勺撈走，自流至污泥桶，在重力的作用下自流至浮渣池；
7、被分離在下層的清水通過回轉桶下面的清水抽捉槽管自流至清水池；
8、浮渣池內的浮渣經污泥泵送到污泥脫水系統，濾液由地溝排至焦水均調池，干泥外運填埋或綜合處理。
四、工藝流程[LM-S高效淺層氣浮]：
不同類型氣浮設備及其性能對比：
| 序號 |
項目 |
LM-S型超效淺層氣浮設備 | 普通淺層氣浮設備 | 渦凹?xì)飧≡O(shè)備 |
| 一 | 設備工作原理 |
淺池零速度設計，靜態分離，快速且分離高效 |
水體擾動，分離效果差 | 動態斜線分離，擾動分離效果差 |
|
二 |
設備組成 |
|
|
|
|
空氣溶解系統 |
采用高頻共軌旋噴,高速旋噴產生強大離心力,微米級微氣泡集成噴射裝置,使溶氣水濃度僅在 3 秒內基本達到亨利定律理論最大值(27%)且無濃度梯度,為制造大規模微氣泡提供保證,同時動力因子大幅度減少,用電成本隨之降低。 |
溶氣罐采用普通管道進氣空氣溶解率為3%~5% |
葉輪旋轉帶進空氣注入污水中產生氣泡，空氣溶解性極低。 |
|
|
|
微氣泡制造系統 |
采用微秒級快速相分離裝置，該裝置通過特殊結構使溶氣水中水分子和空氣分子兩個相在不足1微秒時間內向不同方向高速運動分離，并在瞬間聚集形成均勻的直徑為 3~7nm 攜帶電荷之微小氣泡，從而在溶氣量相同條件下使氣泡密度呈幾何級數增加，數量增加了近千倍。集成化帶電氣泡改變了水的表面張力，吸附有色基團及部分親水性膠體，CODcr的去除率最高可達 90% 以上色度去除率最高可達 95% 以上，溶解氧化達5 以上，是進化效率的革命性突破。 |
采用普通的截止閥減壓，氣泡分布不均勻，產生的氣泡直徑較大。 |
借用葉輪旋轉產生直徑為300~500um甚至更大的氣泡，氣泡直徑越大吸附懸浮物能力越差。 |
|
|
一體化反應系統 |
使空氣,水,藥劑充分混合反應,使污染物在管道里就完成了吸附，黏附等過程，提高反應時間和去除率。 |
空氣、水、藥劑充分混合反應時間長。 |
沒有 |
|
中心旋轉密封系統 |
采用不銹鋼精密澆鑄,內襯特殊材料,美國水潤滑技術,無需特殊維護。 |
采用碳鋼制作，密封采用普通盤根填料。 |
沒有 |
|
|
|
布水系統調整裝置 |
調節裝置采用不銹鋼伸縮裝置,設備流量適應范圍大,氣浮布水均勻、穩定。 |
采用橡膠管，卡箍連接。 |
沒有 |
|
|
消能系統 |
均衡效能裝置,水體動能降至最低,保證氣泡數量和密度,穩定性極大提高。 |
沒有 |
沒有 |
|
|
刮渣系統 |
螺旋形及特殊參數設計，刮渣效果好，對水體擾動較小。 |
刮渣效果一般，設計原因在刮渣過程中對水體擾動大。 |
平推式，刮泥機沿液面動行將懸浮物刮到切斜料的金屬板上，再將其推入污泥排放管槽，該方式對水體擾動大。 |
| 三 | 設備性能 |
|
||
|
|
操作維護 |
自動化，操作維護簡單，清掃方便，故人工費低。 |
設備性能的不穩定性導致操作維護繁瑣，人工費增加。 |
因設備本身結構簡單，操作亦較簡單。 |
|
|
穩定性 |
運行穩定，設備故障率低。 |
不穩定，性能偏離較大。 |
運行不穩定。 |
| 抗沖擊負荷能力(濃度，水量) | 高效的溶氣水制造，使得抗沖擊負荷能力更強。 | 抗沖擊能力較弱，在高濃度，大水量的條件下設備不能穩定運行。 |
對于水量、水質變化較大的情況，應對沖擊負荷能力較弱，造成出水不穩定。 |
|
| 四 | 處理效果 | 對不溶性懸浮物及油分去除能力最高可達98%以上，CODcr去出率最高可達90%以上。 | CODcr去除率20%~60%色度去除率30%~50% |
可去除污水中75~85%SS及油分對COD、BOD去除能力有限 |
| 水溫 | 水溫高于40°C的條件下運行效果良好。 | 水溫高于40°℃的條件下運行效果一般 | 水溫高于40°C的條件下運行效果差 | |
| 處理能力 | 處理能力大、范圍廣，負荷達到10m3/㎡/h | 處理能力一般 | 處理能力一般 | |
| 化學品用量 | 溶氣系統的極大提高，使得化學品消耗量小，比其它類氣浮最高可減少150PPM以上的PAC用量，PAM減少2PPM，噸水至少節約0.3元人民幣。 | 化學品消耗較大 |
曝氣效率低，導致設備性能不加，化學品用量很大，是其它溶氣氣浮的3倍以上用電較少，噸水可節約0.03元的電費 |
|
| 五 | 其他 |
|
|
|
| 占地面積 | 圓形設計，盡量降低占地面積，節約空間，可不占地，架空、疊裝或設置于建筑物上。 |
|
占地面積較小 |
設備選型[LM-S高效淺層氣浮]：
| 型號 |
處理量m3/h |
池體尺寸 D*H(mm) |
運行載荷 T |
功率 KW | 增壓泵 KW | 空壓機 KW |
| LM-S2 | 15 | 2000*650 | 6.5 | 0.5 | 1.5 | 1.5 |
|
LM-S2.4 |
20 |
2400*650 |
9.5 |
0.5 |
2.2 |
1.5 |
|
LM-S3 |
35 |
3000*750 |
13.5 |
0.5 |
4 |
1.5 |
|
LM-S3.5 |
50 |
3500*800 |
18 |
0.5 |
5.5 |
1.5 |
|
LM-S4 |
66 |
4000*800 |
21.5 |
0.5 |
5.5 |
2.2 |
|
LM-S4.5 |
120 |
4500*800 |
26.5 |
0.5 |
5.5 |
2.2 |
|
LM-S5 |
100 |
5000*800 |
32.5 |
0.5 |
7.5 |
2.2 |
|
LM-S6 |
150 |
6000*800 |
43 |
0.5 |
11 | 4.0 |
|
LM-S7 |
180 |
7000*850 |
60 | 1.1 | 15 | 4.0 |
|
LM-S8 |
250 |
8000*850 |
76 |
1.1 |
18.5 | 5.5 |
|
LM-S9 |
300 |
9000*850 |
93 |
1.1 |
22 |
5.5 |
|
LM-S10 |
400 |
10000*850 |
114 |
1.5 |
30 |
5.5 |
|
LM-S11 |
500 |
11000*925 |
149 |
1.5 |
30 |
5.5 |
|
LM-S12 |
750 |
12000*925 |
179 |
1.5 |
30 |
5.5 |
|
LM-S13 |
900 |
113000*925 |
210 | 2.2 | 37 |
5.5 |
|
LM-S14 |
1000 |
14000*1050 |
258 |
2.2 |
37 |
5.5 |
|
LM-S15 |
1200 |
15000*1050 |
328 |
2.2 |
45 |
5.5 |
|
LM-S16 |
1600 |
16000*1050 |
340 |
2.2 |
55 |
5.5 |

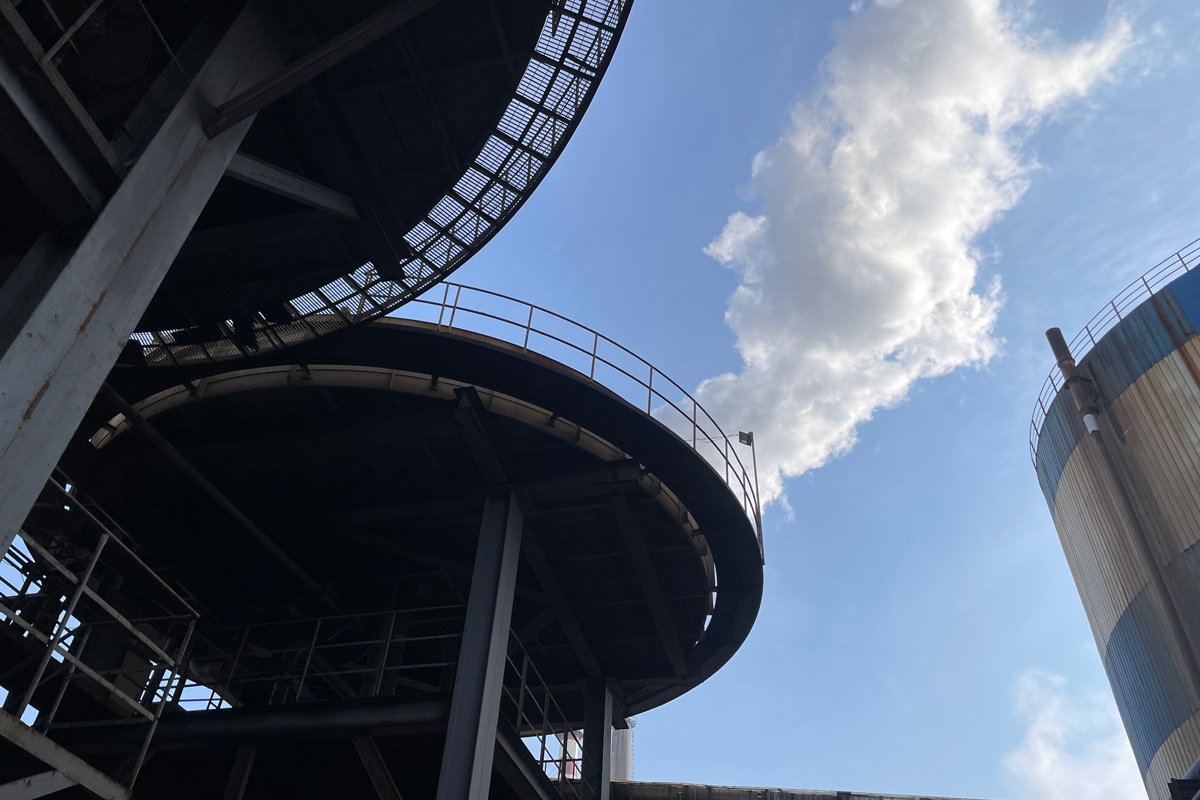

河南某木漿制造企業的木漿蒸煮廢水預處理項目-LM-S高效淺層氣浮池分離設備
